Артикул: 00248

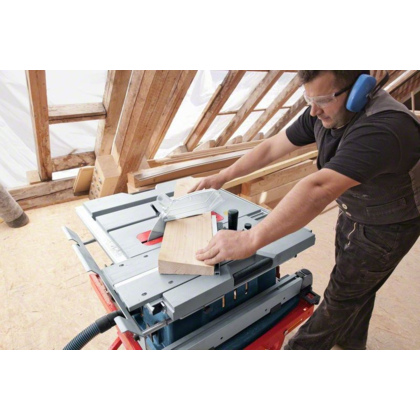

Фото 1- Пила настільна дискова GTS 10 J Professional

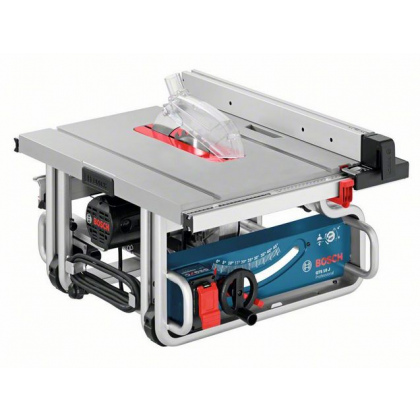

Фото 1- Пила настільна дискова GTS 10 J Professional

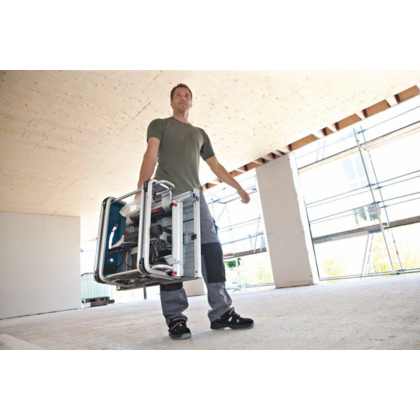

Фото 1- Пила настільна дискова GTS 10 J Professional
Фото 1- Пила настільна дискова GTS 10 J Professional
Фото 1 - Пила настільна дискова GTS 10 J Professional
Фото 2 - Пила настільна дискова GTS 10 J Professional
Фото 3 - Пила настільна дискова GTS 10 J Professional
Фото 4 - Пила настільна дискова GTS 10 J Professional
Видео Пила настільна дискова GTS 10 J Professional
Залишити відгук

Кількість відгуків: 0

250 грнсутки
  • Высота пропила до 79 мм
  • Мощность 1800 Вт

Аренда настольной дисковой пилы GTS 10 J

Заказывай
в аренду

Артикул: 00248

4
години
150
1 - 2
дні
250
3 - 6
днів
230
от 7
днів
210
Застава
2000
Арендовать в один клик

Укажите номер и менеджер перезвонит вам!

Характеристики
Опис
Інструкція
Висота пропилудо 79 мм
Потужність1800 Вт
ВиробникBosch
МодельGTS 10 J Professional
КраїнаНімеччина
КласифікаціяНастільна циркулярна пила
Число оборотів в хвилину3650
Діаметр пильного диска254 мм
Отверстие пильного диска30 мм
Макс. ширина пиляння вправо460 мм
Макс. ширина пиляння вліво210 мм
Регулювання кута нахилу47 ° Л / 2 ° П
Габарити578x706x330 мм
Маса, кг26

Bosch GTS 10 J складається з металевого каркаса на якому встановлені всі вузли для повноцінної роботи. Пила має великий зручний стіл 642х572 мм і регулюючим упором. Швидкий і якісний пропив забезпечується завдяки потужному електродвигуна 1800 Вт, з робочою швидкістю диска 3650 об.мин. Завдяки диску діаметром 254 мм можливо розпилювати дошки висотою до 79 мм. Вбудована система видалення пилу має можливість підключення пилососа, для забезпечення чистоти робочого місця. Для довгих і безперебійних робіт по розпилюванню реалізована система захисту від перевантажень і плавного пуску. Завдяки своїй малій вазі 26 кг і невеликим габаритам, її легко транспортувати безпосередній на місце роботи.

Прокат настільної дискової пили Bosch GTS 10 J можливо в компанії Будпрокат в будь-який зручний для Вас час, за найвигіднішими умовами в Києві. За усіма додатковими питаннями, можете звернутися до наших менеджерів, які підберуть інструмент підходить для вирішення ваших завдань.

пила







 Как правильно пользоваться настольной пилой

Изображенные составные части:




1) Работа с инструментом

1.1 Транспортное и рабочее положение пильного диска

Транспортное положение:

–  Поверните маховичок (18) против часовой стрелки, чтобы зубья пильного диска (26) находились ниже стола (9).

– Сдвиньте удлинитель стола (14) до упора в направлении центра стола. Прижмите зажимную рукоятку (15) вниз. Удлинитель стола зафиксирован.

Рабочее положение:

– Поверните кривошипную рукоятку (19) по часовой стрелке, чтобы зубья пильного диска (26) оказались над заготовкой. Указание: Убедитесь в том, что защитный кожух размещен должным образом. Во время работы он должен всегда прилегать к заготовке.

1.2 Настройка угла распила:

Для обеспечения точных резов следует после интенсивной работы проверить исходные настройки электроинструмента и при надобности подправить.

Настройка вертикального угла распила (пильный диск) (см. рис. K):

Вертикальный угол распила можно регулировать в диапазоне от –2° до 47°.

– Поверните фиксирующий рычаг (17) против часовой стрелки. Указание: При полном отпускании фиксирующего рычага пильный диск опускается под действием собственного веса в положение, соответствующее приблизительно 30°.

– Потяните или прижмите маховичок 18 вдоль кулисы, чтобы индикатор угла (47) показал необходимое значение угла распила.

– Удерживайте маховичок в этом положении и снова крепко затяните фиксирующий рычаг (17). Для быстрой и точной установки стандартных углов 0° и 45° предусмотрены настроенные на заводе упоры.

Настройка горизонтального угла распила (угловой упор) (см. рис. L):

Горизонтальный угол распила можно регулировать в диапазоне от 60° (слева) до 60° (справа).

– Отпустите ручку фиксирования (49), если она затянута.

– Поворачивайте угловой упор до тех пор, пока указатель угла (50) не покажет нужный угол скоса.

– Затяните ручку фиксирования (49).

1.3 Увеличение площади стола (см. рис. М):

 Свободный конец длинных заготовок должен лежать на опоре.

– Потяните зажимную рукоятку (15) удлинителя стола до упора вверх.

– Вытащите удлинитель стола (14) наружу на необходимую длину.

– Прижмите зажимную рукоятку (15) вниз. Удлинитель стола зафиксирован.

1. Шкала для регулирования расстояния между пильным диском и параллельным упором (10)

2. Направляющий паз параллельного упора (10)

3. Угловой упор

4. Углубления для захвата

5. Направляющий шлиц для углового упора

6.1. Защитный кожух с зажимным рычагом*

6.2. Защитный кожух с зажимным винтом и боковым защитным щитком *

7. Отсасывающий патрубок на защитном кожухе

8.1 Зажимной рычаг для фиксации защитного кожуха (6.1)

8.2. Зажимной винт для фиксации защитного кожуха (6.2)

9. Стол пилы

10. Параллельный упор

11. V-образный направляющий паз на столе для параллельного упора

12. Отверстия для крепления

13. Ручка для переноса

14. Удлинитель стола

15. Зажимная ручка удлинителя стола

16. Крепежный язычок для верстка GTA 600

17. Фиксирующий рычаг для настройки вертикального угла распила

18. Маховичок

19. Кривошипная рукоятка для поднятия и опускания пильного диска

20. Защитная крышка выключателя

21. Шестигранный ключ (5 мм)

22. Кольцевой гаечный ключ (23 мм)

23. Толкатель

24. Плита-вкладыш

25. Распорный клин

26. Пильный диск

27. Лупа

28. Профильная рейка

29. Скоба для крепления кабеля

30 Крепежная скоба для хранения дополнительного упора

31 Патрубок для выброса опилок

32 Адаптер отсасывания

33 Крепление для хранения защитного кожуха

34 Выемки под плиту-вкладыш
35. Зажимная ручка параллельного упора

36. V-образная направляющая параллельного упора

37. Дополнительный параллельный упор

38. Набор для крепления «Дополнительный параллельный упор»

39. Направляющая рейка углового упора

40. Набор для крепления «Профильная рейка»

41. Крепежный винт патрубка для выброса опилок

42. Зажимная гайка

43. Рычаг фиксации шпинделя

44. Прижимной фланец

45. Шпиндель рабочего инструмента

46. Опорный фланец

47. Указатель угла распила (вертикального)

48. Шкала угла распила (вертикального)

49. Ручка фиксирования произвольного угла распила (горизонтального)

50. Указатель угла на угловом упоре

51. Индикатор расстояния стола

52. Кнопка включения

53. Гайка с накаткой профильной рейки

54. Винт с крестовым шлицем для настройки упора (55)

55. Упор для угла распила 0 ° (вертикального)

56. Винт указателя угла распила (вертикального)

57. Винт с крестовым шлицем для настройки упора (58)

58. Упор для угла распила 45 ° (вертикального)

59. Винты с внутренним шестигранником (5 мм) спереди для настройки параллельности пильного диска

60. Винты с внутренним шестигранником (5 мм) сзади для настройки параллельности пильного диска

61. Винт для индикатора расстояния стола

62. Винт указателя расстояния параллельного упора

63. Юстировочные винты плиты-вкладыша

64. Ключ-шестигранник (2 мм)

65. Крепление для хранения набора для крепления «Дополнительный параллельный упор»

66. Крепежная скоба для хранения адаптера отсасывания

67. Крепежная гайка для кольцевого гаечного ключа и подвешивания толкателя

68. Крепление для хранения ключа-шестигранника

69. Крепежная скоба для хранения углового упора

70. Винт настройки зажимного усилия направляющей (36)



2) Включение/выключение инструмента

2.1 Включение (см. рис. Q1)

– Откиньте защитную крышку (20) вверх.

– Для включения нажмите на зеленую кнопку включения (52).

– Снова опустите защитную крышку (20) вниз.

2.2 Выключение (см. рис. Q2)

– Нажмите на защитную крышку (20).

Отказ электропитания: выключатель представляет собой так называемый нулевой выключатель, который предотвращает повторный запуск электроинструмента после исчезновения напряжения (например, отключение вилки сети во время работы). Чтобы после этого опять включить электроинструмент, повторно нажмите на зеленую кнопку включения (52).

3) Пиление. Указания по применению

3.1 Выполнение прямых пропилов

– Установите параллельный упор (10) на желаемую ширину прорези.

 – Положите заготовку на пильный стол перед защитным кожухом (6.x).

– С помощью кривошипной рукоятки (19) поднимите или опустите пильный диск настолько, чтобы его зубья находились прибл. на высоте 5 мм над поверхностью заготовки.

– Установите защитный кожух в соответствии с высотой заготовки. При распиливании защитный кожух должен всегда свободно прилегать к заготовке.

– Включите электроинструмент.

– Выполните рез с равномерной подачей.

– Выключите электроинструмент и подождите, пока пильный диск полностью не остановится.

3.2 Пиление под вертикальным углом наклона

– Установите необходимый угол наклона.

– Следуйте операциям, описанным в разделе «Выполнение прямых пропилов», соответствующим образом.

3.3 Пиление под горизонтальным углом распила (см. рис. S)

– Установите нужный горизонтальный угол распила.

– Приложите заготовку к профильной рейке (28). Профиль не должен находиться на линии распила. Отпустите в этом случае гайку с накаткой (53) и передвиньте профиль.

– С помощью кривошипной рукоятки (19) поднимите или опустите пильный диск настолько, чтобы его зубья находились прибл. на высоте 5 мм над поверхностью заготовки.

– Установите защитный кожух в соответствии с высотой заготовки. При распиливании защитный кожух должен всегда свободно прилегать к заготовке.

– Включите электроинструмент.

– Прижмите заготовку одной рукой к профильной рейке и медленно подвиньте угловой упор другой рукой за ручку фиксации (49) вперед в направляющем пазе (5).

– Выключите электроинструмент и подождите, пока пильный диск полностью не остановится.
