Артикул: 00177
Фото 1- Нівелір оптичний Bosch GOL 20D

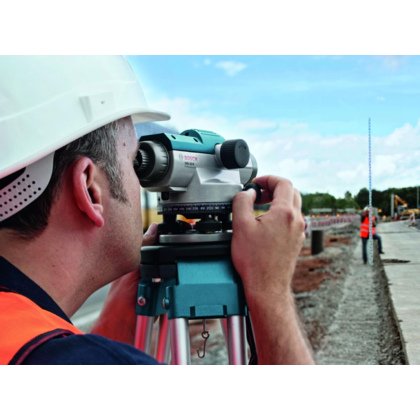

Фото 1- Нівелір оптичний Bosch GOL 20D

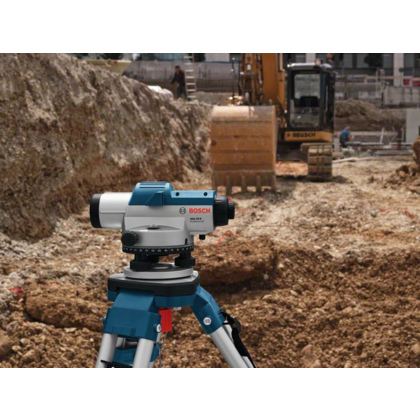

Фото 1- Нівелір оптичний Bosch GOL 20D

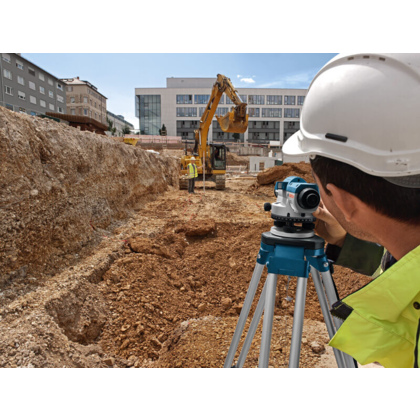

Фото 1- Нівелір оптичний Bosch GOL 20D
Фото 1 - Нівелір оптичний Bosch GOL 20D
Фото 2 - Нівелір оптичний Bosch GOL 20D
Фото 3 - Нівелір оптичний Bosch GOL 20D
Фото 4 - Нівелір оптичний Bosch GOL 20D
Видео Нівелір оптичний Bosch GOL 20D
Залишити відгук

Кількість відгуків: 0

200 грнсутки
  • Рабочий диапазон, м 60
  • Точность, мм/м ±0,1

Аренда нивелира оптического Bosch GOL 20D

Заказывай
в аренду

Артикул: 00177

4
години
120
1 - 2
дні
200
3 - 6
днів
200
от 7
днів
200
Застава
1500
Арендовать в один клик

Укажите номер и менеджер перезвонит вам!

Характеристики
Опис
Інструкція
Робочий діапазон, м60
Точність, мм/м±0,1
ВиробникBosch
МодельGOL 20D
Збільшення (кратність)20
Діаметр об'ектива, мм36
Мінімальна фокусна відстань, м0,3
Похибка компенсатора±15'
Габарити (ДхШхВ), мм215х145х135
Маса, кг1,6

Орендувавши оптичний нівелір BOSCH GOL 20 D - ви отримуєте вимірювальний інструмент професійного класу, сконструйований спеціально для визначення і перевірки точно горизонтальних ліній.

Робочий діапазон оптичного нівеліра Bosch GOL 20 D знаходиться в межах 60 м. Прилад широко використовується справжніми професіоналами при перевірці висот, створенні ухилів, будівництві інженерних споруд. Зорова труба, що входить до складу моделі, гарантує 20-кратне збільшення зображення. Корпус пристрою виконаний зі спеціального алюмінієвого сплаву, який захищає від ударних ушкоджень і запобігає виникненню корозії.

Оптичний нівелір Bosch GOL 20 D відноситься до класу високоточного інструменту, так як абсолютна похибка у вимірах мінімальна і становить ± 1,6 мм на 1 км. Таких видатних результатів вдалося досягти завдяки впровадженню сучасних знань з області геодезичного приладобудування. Найменша фокусна відстань не перевищує 0,3 м. Модель оснащена горизонтальний кругом з чіткою градуировкой і пентапризмой для контролю за круглим рівнем. Об'єктив діаметром 36 мм захищений гумовою кришкою від негативного впливу сонячних променів і дощу. Варто також відзначити, що по обидва боки приладу розташовані нескінченні наводяться гвинти.



Орендувати нівелір оптичний Bosch GOL 20D в Києві, можна за адресою: вул. Куренівська, 18; вул Саперно - слобідська, 37; вул. Івана Сергієнка, 16; м Вишневе, вул. В'ячеслава Чорновола, 49




 Как правильно пользоваться оптическим нивелиром Bosch GOL 20D

Изображенные составные части:

1 Объектив

2 Визир грубой настройки

3 Зеркало уровня

4 Крышка окуляра

5 Юстировочный винт визирной линии

6 Окуляр

7 Круглый уровень

8 Кнопка фиксации компенсатора

9 Отметка для считывания значений горизонтального лимба

10 Горизонтальный лимб

11 Юстировочный винт круглого уровня

12 Винт-ножка

13 Гнездо под штатив 5/8 (на нижней стороне)

14 Боковой микрометрический винт

15 Серийный номер

16 Ручка фокусировки

17 Шестигранный шрифтовый ключ

18 Стержень для настройки

19 Футляр

20 Отвес

Монтаж на штативе

Установите штатив на стабильном основании, надежно предохранив его от опрокидывания и сползания с места. Установите измерительный инструмент гнездом под штатив 13 на резьбу штатива и зафиксируйте его с помощью крепежного винта штатива.

Грубо выровняйте штатив.

Вы можете переносить измерительный инструмент на короткие дистанции, не снимая со штатива. Чтобы при этом не повредить измерительный инструмент, держите при транспортировке штатив перпендикулярно и не кладите его, напр., на плечо.

Выравнивание измерительного инструмента

Выровняйте измерительный инструмент с помощью винтов-ножек 12, чтобы воздушный пузырь находился в центре окошка круглого уровня 7.

Приведите воздушный пузырь вращением первых двух винтов-ножек A и B в среднее положение между обеими ножками. Затем поверните третью винт-ножку C так, чтобы воздушный пузырь расположился в центре окошка круглого уровня.

После стабилизации воздушного пузыря по центру круглого уровня отклонения измерительного инструмента от горизонтали выравниваются компенсатором.

Во время работы регулярно проверяйте (напр., в зеркале уровня 3), находится ли воздушный пузырь по центру круглого уровня.

Режимы измерений

Устанавливайте нивелирную рейку всегда строго перпендикулярно. Направьте выровненный и сфокусированный измерительный инструмент на нивелирную рейку, чтобы визирное перекрестие оказалось по центру нивелирной рейки.

Считывание значений высоты

Измеренная высота на рисунке: 1,195 м.

Считывайте значение высоты на нивелирной рейке по среднему штриху визирного перекрестия.

Измерение расстояния

Измеренная высота на рисунке: 1,195 м.

Отцентрируйте измерительный инструмент по точке, от которой Вы измеряете расстояние. Считывайте значение высоты на нивелирной рейке по верхнему и нижнему штриху визирного перекрестия. Умножьте разницу между обоими значениями высоты на 100, чтобы определить расстояние измерительного инструмента до нивелирной рейки. Измеренное расстояние на рисунке: (1,347 м – 1,042 м) x 100 = 30,5 м.

Измерение угла

Отцентрируйте измерительный инструмент по точке, от которой Вы измеряете угол.

Направьте измерительный инструмент на точку A. Поверните горизонтальный лимб 10 нулевой точкой на отметку для считывания значений 9. Направьте измерительный инструмент на точку В. Считайте значение угла по отметке для считывания значений 9.

Проверка круглого уровня

Проверяйте точность нивелирования и показаний измерительного инструмента каждый раз перед началом работы, а также после длительной транспортировки измерительного инструмента.

Выровняйте измерительный инструмент с помощью винтов-ножек 12, чтобы воздушный пузырь находился в центре окошка круглого уровня 7.

Разверните визирную трубу на 180°. Если воздушный пузырь сместился из центра круглого уровня 7, круглый уровень необходимо подрегулировать.
